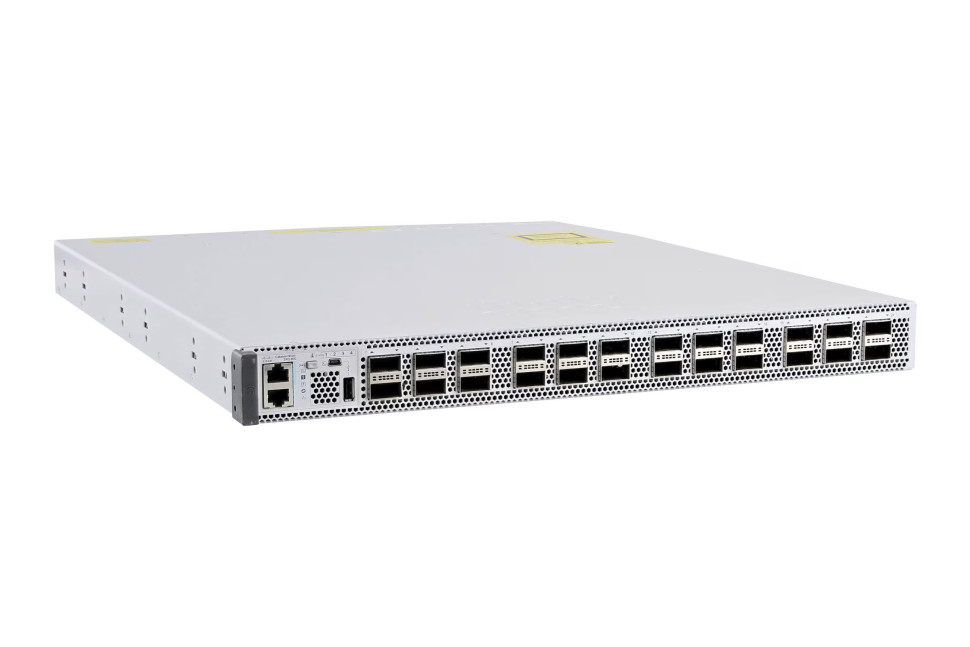

Cisco Catalyst C9500-24Q-A

Переосмысление, укрепление, обновление

Серия Cisco Catalyst™ 9500, включая модели Catalyst 9500X, продолжает формировать будущее благодаря постоянным инновациям. Эти решения позволяют по-новому взглянуть на сетевые подключения, укрепить безопасность и качественно изменить опыт работы сотрудников в гибридной среде — независимо от масштаба организации.

Коммутаторы серии Cisco Catalyst 9500, созданные на базе специализированной интегральной схемы (ASIC) Cisco® Unified Access Data Plane (UADP), представляют собой флагманскую платформу Cisco для построения ядра корпоративной сети и агрегации трафика. Являясь частью семейства Catalyst 9000, они помогают трансформировать сеть для работы в гибридном мире, где сотрудники могут трудиться из любого места, в качестве конечных устройств выступают самые разные девайсы, а приложения размещаются в самых разных средах.

Коммутаторы Cisco Catalyst 9500X, построенные на базе ASIC Cisco Silicon One™ Q200, разработаны специально для сетей ядра нового поколения. Они оснащены программируемым конвейером обработки пакетов (P4) и стали первым сетевым чипом, обеспечивающим в корпоративном сегменте коммутационную способность до 12,8 Тбит/с в полнодуплексном режиме. ASIC Q200 сочетает высокую производительность с полноценными функциями маршрутизации и коммутации, не требуя внешней памяти — это стало возможным благодаря внутренней архитектуре, включающей встроенную память с высокой пропускной способностью (HBM). В коммутаторах Catalyst 9500X используются высокопроизводительные многоядерные процессоры x86; это передовая специализированная платформа Cisco для ядра сети и граничных сервисов, спроектированная с учетом требований безопасности, интернета вещей (IoT) и облачных технологий.

Cisco Catalyst 9500X — первые в отрасли специализированные коммутаторы фиксированной конфигурации с поддержкой интерфейсов 10, 25, 50, 40, 100, 200 и 400 Gigabit Ethernet, предназначенные для корпоративных кампусных сетей. Устройства серии Catalyst 9500X обеспечивают непревзойденные показатели масштабируемости (количество MAC-адресов, маршрутов IP unicast и multicast, меток MPLS) и оснащены глубокими буферами для эффективной работы корпоративных приложений. Модели Catalyst 9500X оснащены неблокируемыми портами 50 Gigabit Ethernet (SFP-56) и 400 Gigabit Ethernet (QSFP-DD).

Коммутаторы серии Catalyst 9500 поддерживают расширенные функции маршрутизации и инфраструктурные сервисы (включая MPLS VPN уровня 2 и 3, Multicast VPN [MVPN] и трансляцию сетевых адресов [NAT]), возможности технологии Cisco Software-Defined Access (такие как база данных отслеживания хостов, междоменное взаимодействие и протокол LISP [Locator/ID Separation Protocol] с поддержкой VRF), а также виртуализацию сетевых систем с помощью технологии Cisco StackWise® Virtual — все это критически важно для использования данных устройств в ядре кампусной сети. Серия 9500 также обладает базовыми функциями обеспечения высокой доступности, такими как установка обновлений (патчинг), технологии Cisco Nonstop Forwarding и Stateful Switchover (NSF/SSO), резервируемые блоки питания (класса Platinum) и вентиляторы; кроме того, поддерживается широкий спектр оптических трансиверов. Для управления и мониторинга можно выбрать платформу Cisco Catalyst Center или облачное решение Cisco Meraki®.

Основа технологии Software-Defined Access

Корпоративная сеть — ключевой элемент цифровой трансформации. Открытая, программируемая, интегрированная и безопасная сеть максимально повышает гибкость бизнеса, позволяя использовать новые возможности для его развития.

Cisco Networking Cloud с технологией Software-Defined Access (SD-Access) представляет собой сетевую инфраструктуру, обеспечивающую работу бизнеса. Cisco SD-Access — это открытая, расширяемая архитектура, управляемая программным обеспечением, которая ускоряет и упрощает эксплуатацию корпоративной сети. Благодаря базовым функциональным возможностям SD-Access позволяет реализовать автоматизацию на основе политик — от границы сети (edge) до облака.

Обзор продукта

Модели Cisco Catalyst 9500X

• ASIC-чип Cisco Silicon One Q200 разработан специально для сетевых коммутаторов нового поколения, предназначенных для использования как в ядре сети, так и на границе сети (edge). Это первый ASIC корпоративного класса, обеспечивающий скорость до 12,8 Тбит/с (полный дуплекс) и производительность маршрутизации/коммутации на уровне 8 млрд пакетов в секунду (Bpps). При этом он поддерживает высокую производительность и полный набор функций маршрутизации и коммутации без использования внешней памяти.
• ASIC Cisco Silicon One Q200 создан по 7-нм технологическому процессу, что позволяет достичь высокой производительности при низком энергопотреблении.
• Коммутационная емкость до 12,8 Тбит/с (для самого ASIC) при скорости обработки 8 млрд пакетов в секунду (Bpps).
• 80 МБ выделенной буферной памяти с низкой задержкой, а также до 8 ГБ памяти HBM (High Bandwidth Memory) для глубокого буферирования пакетов.
• До 28 нативных неблокируемых портов 40/100 Gigabit Ethernet (разъемы QSFP28).
• До 60 нативных неблокируемых портов 10/25/50 Gigabit Ethernet (разъемы SFP56).
• До 8 нативных неблокируемых портов 40/100/200/400 Gigabit Ethernet (разъемы QSFP-DD).
• Процессор Intel x86 с тактовой частотой 2,3 ГГц (8 ядер) и 32 ГБ оперативной памяти DDR4.
• Локальное хранилище SSD объемом до 960 ГБ для размещения приложений в контейнерах (предусмотрены 2 порта 10G KR).
• Гибкие таблицы для маршрутизации (IPv4, IPv6 и многоадресная рассылка/multicast), коммутации (уровень L2), списков контроля доступа (ACL) и управления качеством обслуживания (QoS).
• Таблицы ASIC поддерживают до 256 000 MAC-адресов и до 2 миллионов маршрутов.
• Поддержка стека протоколов IPv4/IPv6 и динамическое распределение аппаратных таблиц пересылки, что упрощает переход с IPv4 на IPv6.
• Аппаратная поддержка размещения приложений (application hosting). ● Аппаратная поддержка шифрования данных по стандарту 802.1ae MACsec (включая WAN-MACsec) с использованием 256-битных ключей на полной скорости канала (line-rate).
• Технология Cisco StackWise Virtual — решение для виртуализации сетевых систем, которое повышает операционную эффективность, обеспечивает непрерывность связи и увеличивает пропускную способность системы. Для обеспечения высокой отказоустойчивости можно настроить технологию Multichassis EtherChannel между устройствами, объединенными в стек StackWise Virtual.
• Блоки питания мощностью 1500 Вт (переменного или постоянного тока) с сертификацией Platinum (КПД 90%).
• Заменяемые в процессе эксплуатации модули вентиляторов (с резервированием по схеме N+1) и возможность выбора направления воздушного потока.

Модели Cisco Catalyst 9500

• ASIC-чип Cisco UADP готов к работе с технологиями следующего поколения благодаря программируемому конвейеру обработки, возможностям микроядра (microengine) и гибкому распределению ресурсов (на основе шаблонов) для функций коммутации уровней L2 и L3, списков контроля доступа (ACL) и механизмов качества обслуживания (QoS).
• Коммутационная емкость до 6,4 Тбит/с при производительности маршрутизации/коммутации до 2 млрд пакетов в секунду (Bpps).
• Единый буфер объемом до 36 МБ на каждый ASIC-чип.
• Процессор Intel® x86 с тактовой частотой 2,4 ГГц, поддерживающий установку накопителей USB 3.0 (до 120 ГБ) или SATA SSD (до 960 ГБ) для размещения приложений в контейнерах.
• До 32 портов 100 Gigabit Ethernet (QSFP28) без блокировки трафика (nonblocking).
• До 32 портов 40 Gigabit Ethernet (QSFP+) без блокировки трафика.
• До 48 портов 25 Gigabit Ethernet (SFP28) без блокировки трафика.
• До 48 портов 10 Gigabit Ethernet (SFP+) без блокировки трафика.
• Масштабируемые таблицы маршрутизации уровня L3 (IPv4, IPv6 и многоадресная рассылка/multicast) и таблицы коммутации уровня L2.
• Аппаратная поддержка размещения приложений (application hosting).
• Встроенная поддержка стандарта IEEE 802.1ba Audio Video Bridging (AVB), обеспечивающая более высокое качество передачи аудио- и видеоданных за счет улучшенной синхронизации по времени и механизмов QoS. ● Протокол точного времени (Precision Time Protocol, PTP; IEEE 1588v2) обеспечивает высокоточную синхронизацию часов (с погрешностью менее микросекунды), что позволяет использовать его для распределения и синхронизации сигналов времени и частоты по сети.
• Поддержка статического и динамического преобразования сетевых адресов (NAT), а также трансляции портов (Port Address Translation, PAT).
• Технология Cisco StackWise Virtual — решение для виртуализации сетевых систем, которое повышает операционную эффективность, обеспечивает непрерывность связи и увеличивает пропускную способность системы. Для обеспечения высокой отказоустойчивости можно настроить технологию Multichassis EtherChannel между устройствами, объединенными в стек StackWise Virtual.
• Источники питания переменного и/или постоянного тока с сертификацией Platinum (КПД более 90%).
• Сменные модули вентиляторов, которые можно заменить непосредственно на месте эксплуатации.
• Возможность использования облачной системы мониторинга Meraki.
